Verschneidung

Hinweis: Mit der aktuellen Version von FIP² können nur Polygon-Shapes verschnitten werden.

Die Verschneidung von zwei Ebenen eignet sich für die Beantwortung einer Vielzahl von Fragestellungen. Typische Anwendungsbeispiele sind:

Verschneidung der Forstgrundkarte mit den Flurstücksdaten: Als Ergebnis erhalten Sie die Information, welche Flurstücke mit welchem Flächenanteil innerhalb der ausgewiesenen Bestände liegen.
Verschneidung der Forstgrundkarte mit einer Standortskarte: Als Ergebnis erhalten Sie die Information, welchen Standorte mit dem welchem Flächenanteil innerhalb der ausgewiesen Bestände liegen.

Nachfolgend wird die Verschneidung am Beispiel der Forstgrundkarte und der Flurstücksdaten erläutert.

Fügen Sie über Zufügen -> Shape-Dateien im Fenster Ebenen die beiden benötigten shape-Dateien (Forstgrundkarte als Flächendaten, Flurstückdaten als Flächendaten) hinzu.
Fügen Sie über Zufügen -> Verschneidung im Fenster Ebenen eine neue Verschneidungsebene hinzu und markieren Sie diese anschließend im Fenster Ebenen.

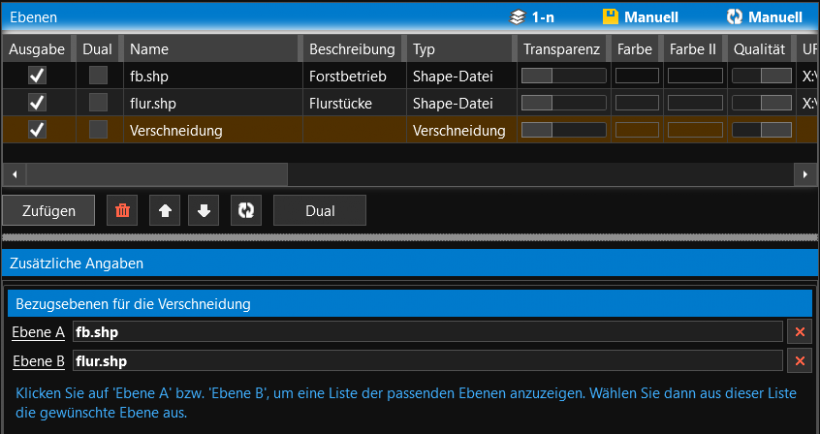

Wählen Sie im Fenster Zusätzliche Angaben als Ebene A das Forstbetriebs-Shape und als Ebene B die Flurstücke aus. Um diese auswählen zu können, klicken Sie auf die jeweilige Ebenen-Bezeichnung.
Aktivieren Sie für alle drei Ebenen (Forstbetrieb, Flur, Verschneidung) im Fenster Ebenen die Ausgabe und zeichnen Sie die Karte neu (Taste F5 oder Kreispfeile unterhalb des Fensters Ebenen. Nun wird die Verschneidung gerechnet, was je nach Größe des Betriebes eine Weile dauern kann.

Das ganze sollte in etwas so aussehen:

Nachdem die Berechnungen erfolgreich durchgeführt wurde, können Sie die das Ergebnis als Excel-Tabelle ausgeben lassen. Wählen Sie dazu im Fenster Ebenen die Ebene Verschneidung aus und klicken Sie im Menü unten auf Weiteres -> Ebenen -> Export -> Excel-Datei. Wählen Sie den Speicherort für die Excel-Datei aus.

Die Tabelle selbst enthält drei große Bereiche. In den ersten Spalten finden Sie Angaben zu den Beständen des Forstbetriebes, anschließend kommen Angaben zu den Flurstücken und am Ende die Angaben zur Verschneidung. Liegen in einem Bestand mehrere Flurstücke, taucht der Bestand mehrfach auf. Am Ende finden Sie die Angaben, welchen Anteil ein Flurstück an dem Bestand hat (Spalte % auf A) bzw. welchen Anteil der Bestand an einem Flurstück hat (Spalte % auf B).
